In caso di: determinazione dello stato tensionale di bulloni e tiranti; controlli delle tirantature su pareti e ammassi rocciosi, determinazione del carico trasmesso alla base delle centine e pali di fondazione; OTR consiglia l’utilizzo di celle di carico per tiranti OG150.

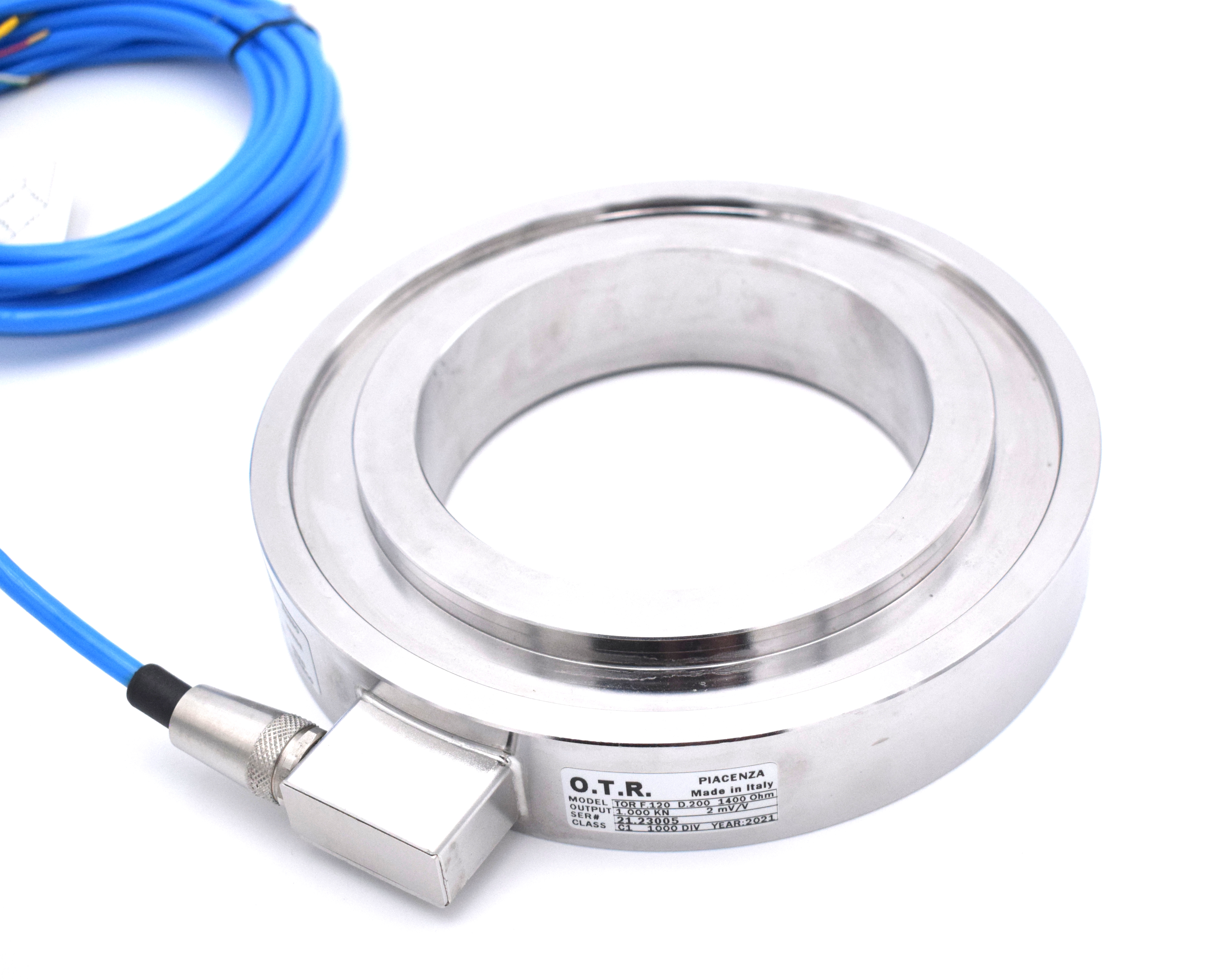

I prodotti sono a forma di toroide e al loro interno sono disposti 8/16 estensimetri a ponte di Wheaston lungo tutta la circonferenza.

Quando la cella si deforma ad effetto del carico la resistenza degli estensimetri cambia proporzionalmente.

Lo strumento è in acciaio inox, con tenute IP68 e un’ottima compensazione termica. Queste caratteristiche rendono le celle per tiranti OTR; prodotti precisi e affidabili.

Per compensare carichi eccentrici gli strumenti possono essere forniti di calotte sferiche e piastre di distribuzione.

Per prevenire ogni mal funzionamento dovuto all’umidità, ogni cella è completamente riempita di gel impermeabilizzante.

Come avviene l’installazione?

 Dopo aver verificato con lettura a vuoto il funzionamento della cella, pulire e spianare la superficie di posa, al fine di garantire l’assoluta rigidità del piano d’appoggio della cella, altrimenti spianare la superficie d’appoggio utilizzando una piastra di ferro di spessore ≥ 3cm come base.

A questo punto collegare la cella alla centralina di misura e dopo aver effettuato una misura di controllo, iniziare la tesatura del tirante continuando a leggere lo strumento fino al valore di tesatura previsto e seguire le procedure d’assestamento del tirante.

A fine installazione si provveda alla protezione del cavo elettrico e del tirante di misura per evitare danneggiamenti meccanici e infiltrazioni d’acqua.
