In caso di monitoraggio di: edifici civili e monumentali; ponti e viadotti; diaframmi e muri di contenimento; dighe e gallerie; OTR consiglia l’utilizzo degli assestimetri a liquido.

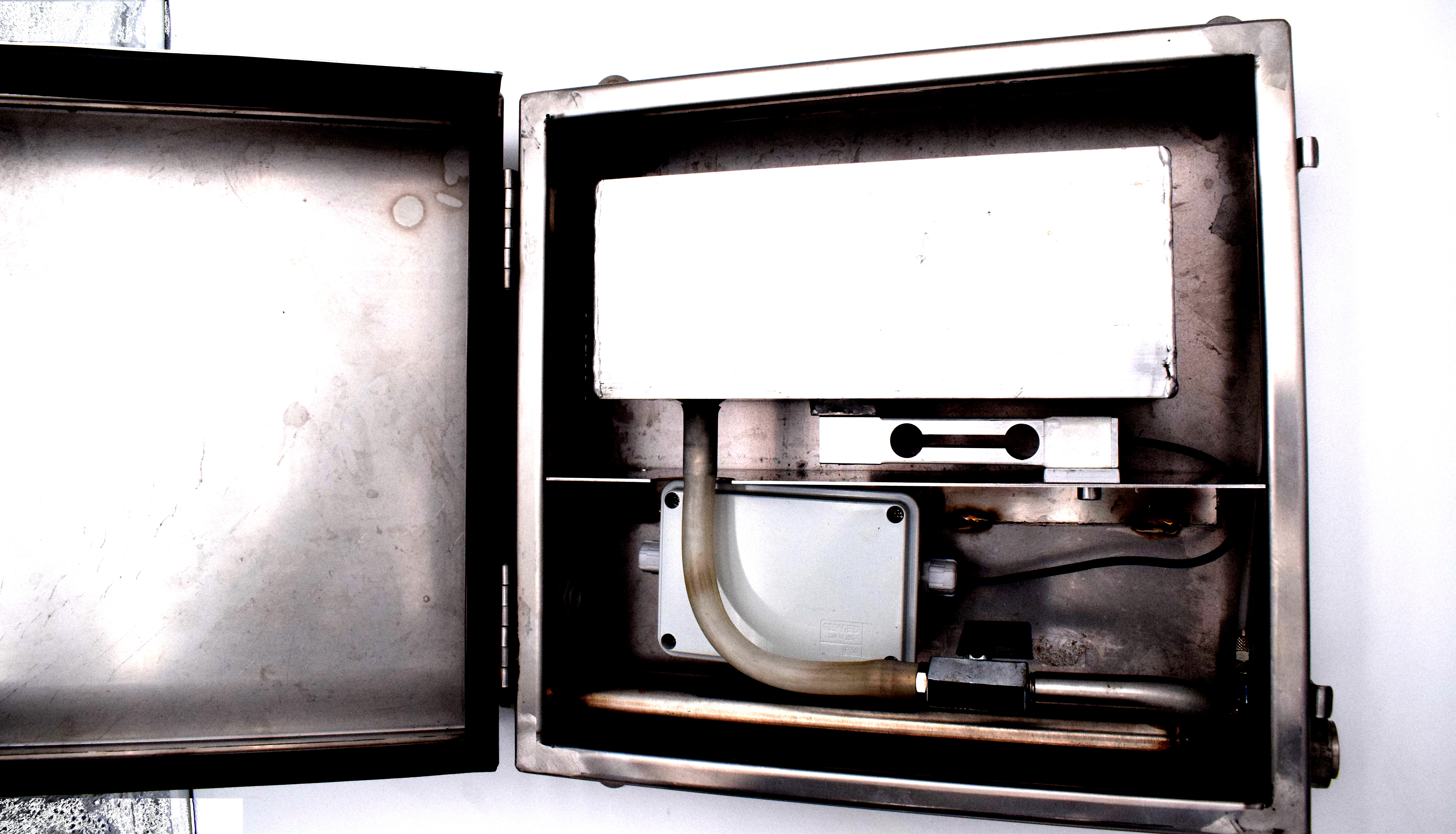

Il sistema si compone di una serie di tazze di misura riempite in parte di liquido collegate tra loro da una tubazione idraulica. Il principio di misura è quello dei vasi comunicanti: il cedimento di una tazza di misura determina la ridistribuzione di liquido nelle altre. I sensori di misura rilevano le variazioni che corrispondono al cedimento.

Come avviene l’installazione?

Viene tracciato sul piano orizzontale lo schema del circuito tramite una livellazione ottica o una livella ad acqua.

Vanno marcate le posizioni delle tazze livellometriche e i punti significativi del circuito e successivamente fissati a parete i livellometri e gli assestimetri contenenti i serbatoi, facendo riferimento alle posizioni segnate in precedenza anche per cavi e tubature. Per il fissaggio di queste ultime possono essere forniti collarini muniti di tasselli nel caso di utilizzo della coibentazione.

Per il fissaggio delle tazze si procede poggiando il livellometro alla parete avendo cura di controllare la sua messa in bolla e segnare sulla superficie la posizione dei fori di fissaggio, verificando che i fori per la tubazione siano orizzontali.

A questo punto forare la parete e fissare il livellometro con tassello ad espansione e stendere la tubazione lungo il tratto tra un assestimetro e l’altro sospendendola con fascette al cavo in acciaio steso in precedenza.
