In caso di misurazione di: frane, versanti instabili, dighe, paratie scavi e argini; le misurazioni inclinometriche e estensimetriche di profondità vengo effettuate all’interno di tubature fornite e prodotte da OTR.

I tubi inclinometrici vengono installati all’interno di fori di sondaggio e sono utilizzati ovunque sia necessario rilevare uno spostamento laterale causato da un taglio di frana. Hanno lo scopo di monitorare gli spostamenti di masse rocciose o di strutture. Vengono installati anche orizzontalemente consentendo le misure di cedimenti locali.

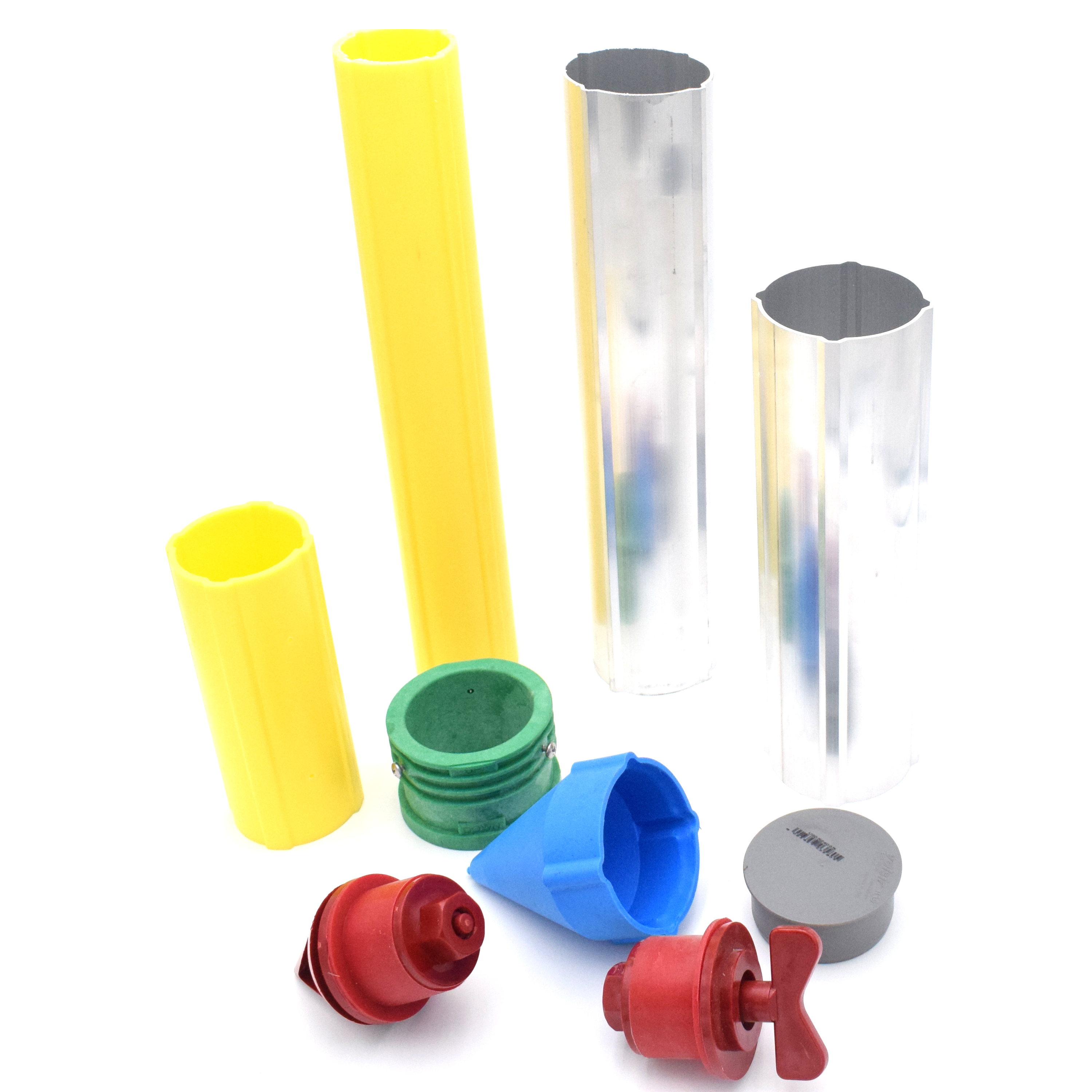

La tubazione si compone complessivamente di tubi da 3 m, disponibili in alluminio o ABS con diversi diametri. In funzione delle condizioni ambientali verrà prediletto un tipo di materiale e una sezione di diametri. I tubi sono dotati di 4 scanalature a 90° tra loro che consentono di guidare e orientare con un riferimento azimutale costante lo strumento di misura.

Come installare le tubature inclinometriche?

Il tubo viene preassemblato in cantiere in spezzoni di 6m, tranne l’ultimo che dovrà terminare con un giunto legato alla cannetta d’iniezione. Quest’ultima sarà fissata al primo spezzone calato in foro per l’iniezione dell’intercapedine. Nel caso di fori sommersi anche la tubatura verrà riempita di un liquido, tendenzialmente più denso di quello presente, per evitare la sottospinta idrostatica. Successivamente viene calato il secondo spezzone avendo cura di  inserirlo nello spezzone del manicotto sottostante cercando ti far aderire le due tubature il più possibile. Il tubo dev’essere forato e chiodato con i rivetti. D’ora in avanti è essenziale evitare di trasmettere al tubo qualsiasi movimento che lo potrebbe torcere. Si sigillano i giunti con l’apposito mastice e si attende una decina di minuti prima di coprire abbondantemente con nastro da pacchi. Gli spezzoni verranno calati finché non fuoriusciranno dal foro gli ultimi 40cm del tubo. Dopo 7/10giorni verrà effettuata la lettura 0 al fine di verificare che la perpendicolarità della tubazione non superi il limite del  1.5%
