In caso di monitoraggi di: edifici danneggiati da frane o terremoti; controllo della rotazione di berlinesi e diaframmi in caso di scavi; muri di contenimento, ponti e banchine; torri e campanili; OTR consiglia l’utilizzo di Tiltmetri manuali.

Questo strumento monitora manualmente la rotazione di strutture con misurazioni semplici e veloci. Ancora, viene utilizzato per misure d’inclinazione di superfici orizzontali e verticali.

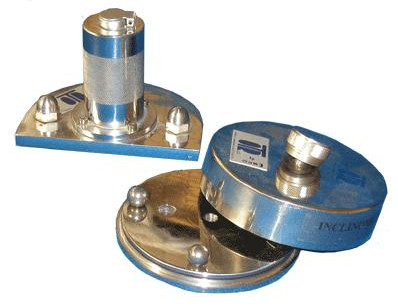

È costituito da un contenitore in acciaio per il sensore d’inclinazione con tecnologia MEMS o servo-acceletometrica.

La meccanica dello strumento permette un perfetto posizionamento dello stesso sulla piastra di misura che viene ancorata alla superficie da misurare direttamente o attraverso un’apposita mensola.

La misurazione avviene appoggiando il tiltmetro all’apposita piastra prima in un verso poi nel rispettivo ortogonale. Per evitare errori sistematici la misurazione avviene sulle quattro direzioni reciprocamente opposte rispetto agli assi di misura.

Come avviene l’installazione?

Lo strumento viene installato con fissaggio di una staffa o mensola che supporta la piastra di misura sulla superficie della struttura da controllare. Questa lamina è fornita di sfere di centraggio per il perfetto posizionamento dello strumento sui centraggi. Si effettuano più misure su entrambi gli assi con posizionamenti dritti e rovesci per la compensazione dello zero dello strumento.
