In caso di: monitoraggio edifici danneggiati da frane e terremoti; controllo di rotazione di berlinesi e diaframmi in fase di scavi; muri di contenimento, ponti e banchine; torri e campanili, pali di fondazione; OTR consiglia l’utilizzo di inclinometri da parete.

L’inclinometro da parete ha un fondo scala di ± 2° o ± 5° che consente una stabilità e una risoluzione delle misure adeguata alle normali condizioni di utilizzo. I sensori installati sono del tipo MEMS e garantiscono un’ottima linearità e stabilità termica riferita ai sensori mono e biassiali.

Il sensore termico in dotazione permette di differenziare le variazioni tecniche da quelle puramente rotazionali.

La custodia può essere richiesta con grado di protezione IP67.

Sta al cliente, dopo un’attenta analisi e consulenza tecnico-commerciale, valutare se rilevare le misure con centralina portatile manuale o datalogger a bocca di foro. Se viene preferita quest’ultima alternativa OTR dispone del software OTRMonitoring che permette all’utente la gestione in tempo reale delle misure con relativa attivazione delle soglie di allertamento.

Come effettuare l’installazione?

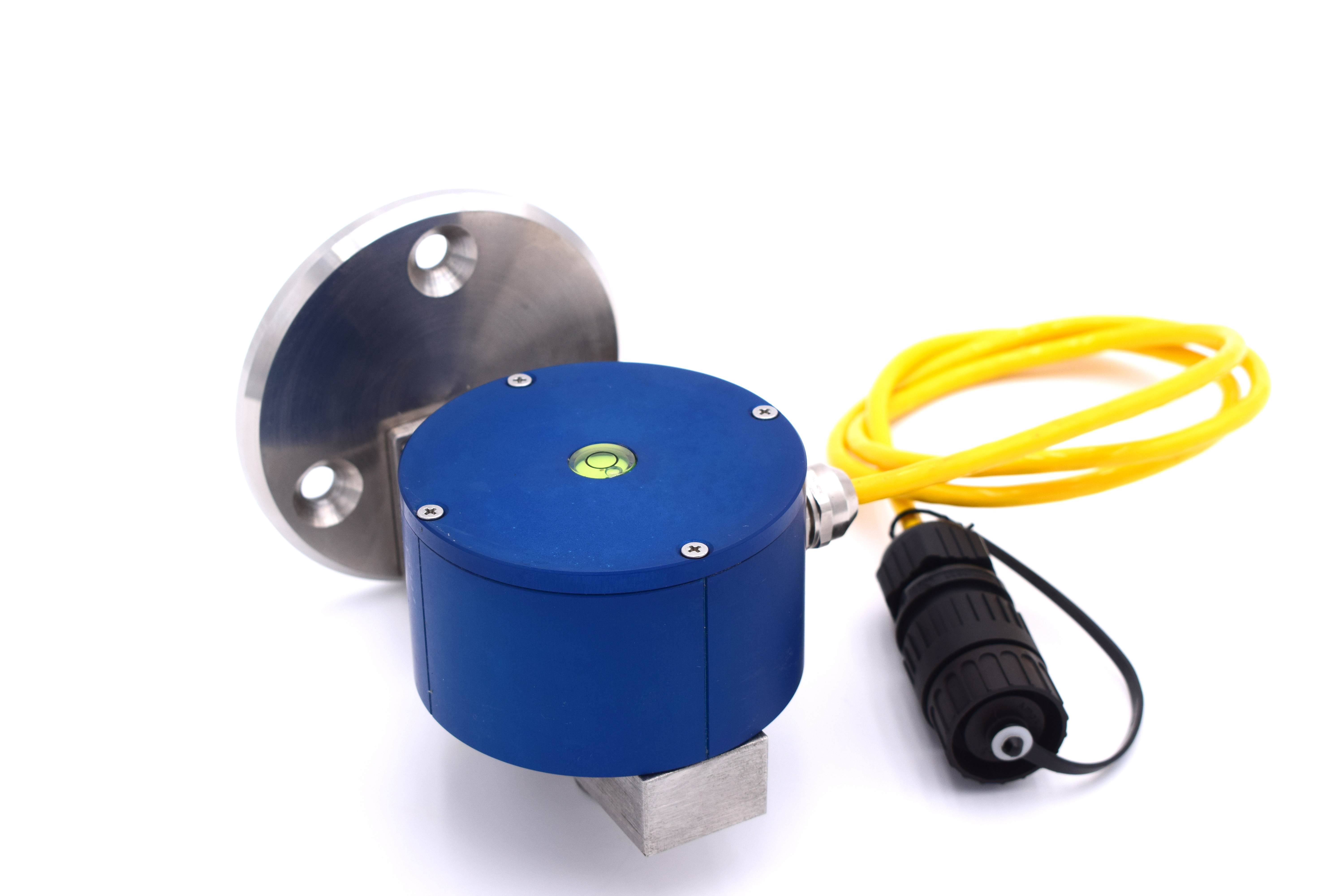

 L’inclinometro da parete è fornito preassemblato quindi è molto semplice da installare.

Prima di tutto si verifica l’inclinometro ad un angolazione nota per verificarne il funzionamento.

Per fissare lo strumento alla parete spianare e pulire la superficie sulla quale si installerà la piastra circolare a muro. Orientare lo strumento nelle due direzioni ortogonali X e Y, come mostrato sul cilindro porta sensore. Segnare sulla parete la posizione dei fori da eseguire, corrispondenti alla direzione dei tasselli di ancoraggio e successivamente forare e inserire i tasselli. A questo punto avvitare le viti e la piastra al muro fissandoli fino a perfetto ancoraggio.

Fissare i supporti sulla staffa orientabile in INOX alla piastra di fissaggio circolare fissando i bulloni di bloccaggio.

Regolare la pressione dello strumento in verticale e orizzontale tramite una livella a bolla, posizionata sul coperchio del cilindro, o utilizzando il lettore manuale. Azzerare lo strumento per prepararlo alle prime misurazioni
