In caso di valutazione di: quadri fessurativi, distacchi fra due elementi strutturali e dove si voglia monitorare nel tempo l’evoluzione di una crepa; OTR consiglia l’utilizzo di fessuri metri a griglia.

Lo strumento è corredato di istruzioni e di tasselli di montaggio ed ha una semplice installazione.

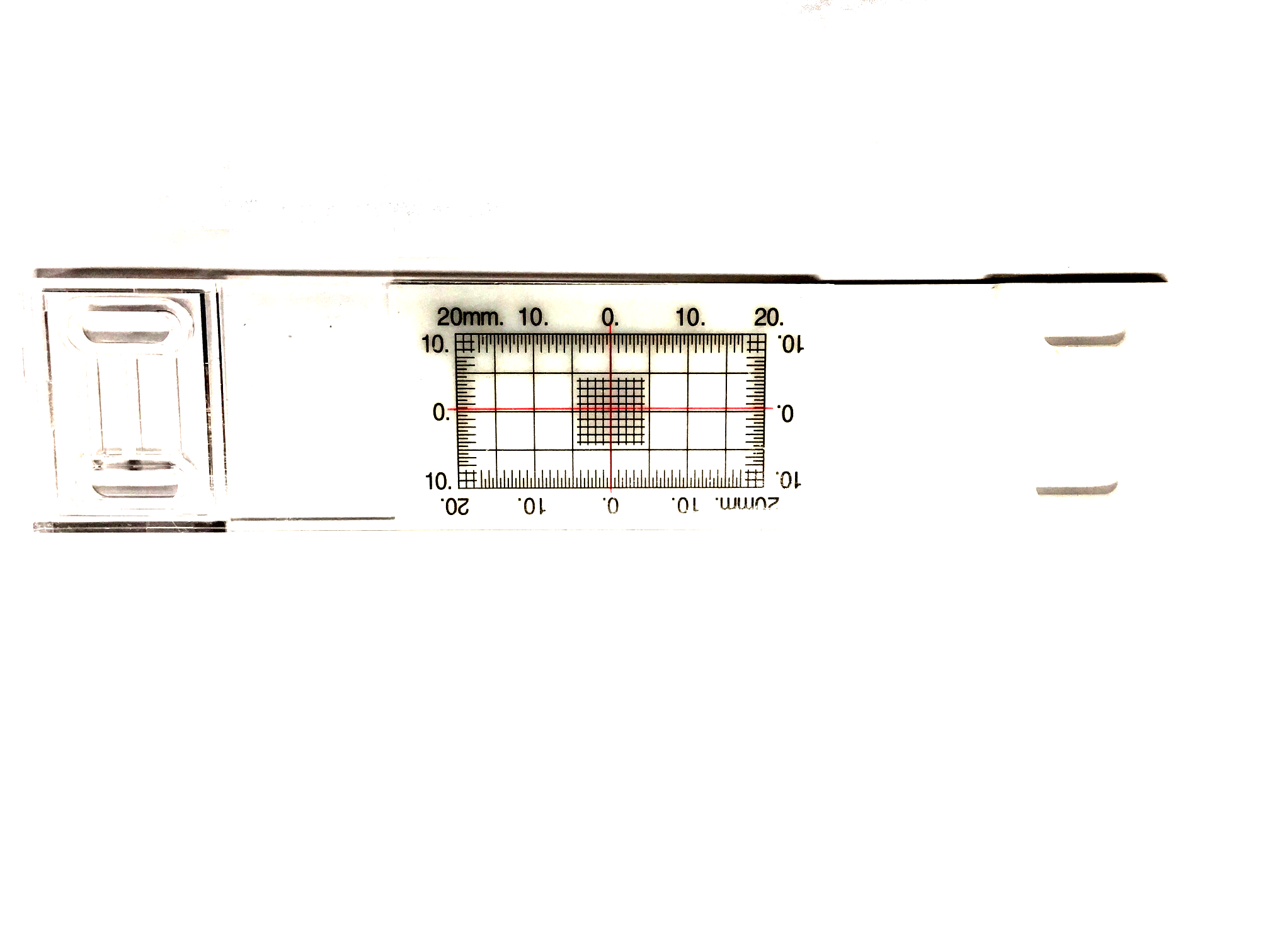

È costituito da due elementi: uno con disegnata una griglia bi-millimetrata e uno con una croce di centraggio e misurazione.

Come avviene l’installazione?

Fissare con dei tasselli tipo Fischer da 5mm la parte bianca con la griglia bi-millimetrata avendo cura di posizionare lo zero orizzontale circa a cavallo della crepa.

Successivamente con degli altri tasselli da 5mm fissare la parte trasparente con centratore rosso avendo cura di posizionare il centro della croce sullo zero della griglia. Assicurarsi, prima di centrare i tasselli, di centrare la griglia e fotografare la posizione di 0 indicando vicino al fessurimetro anche un identificativo.

Eseguire le letture successive nel tempo valutando lo spostamento del centraggio rosso rispetto alla griglia.
