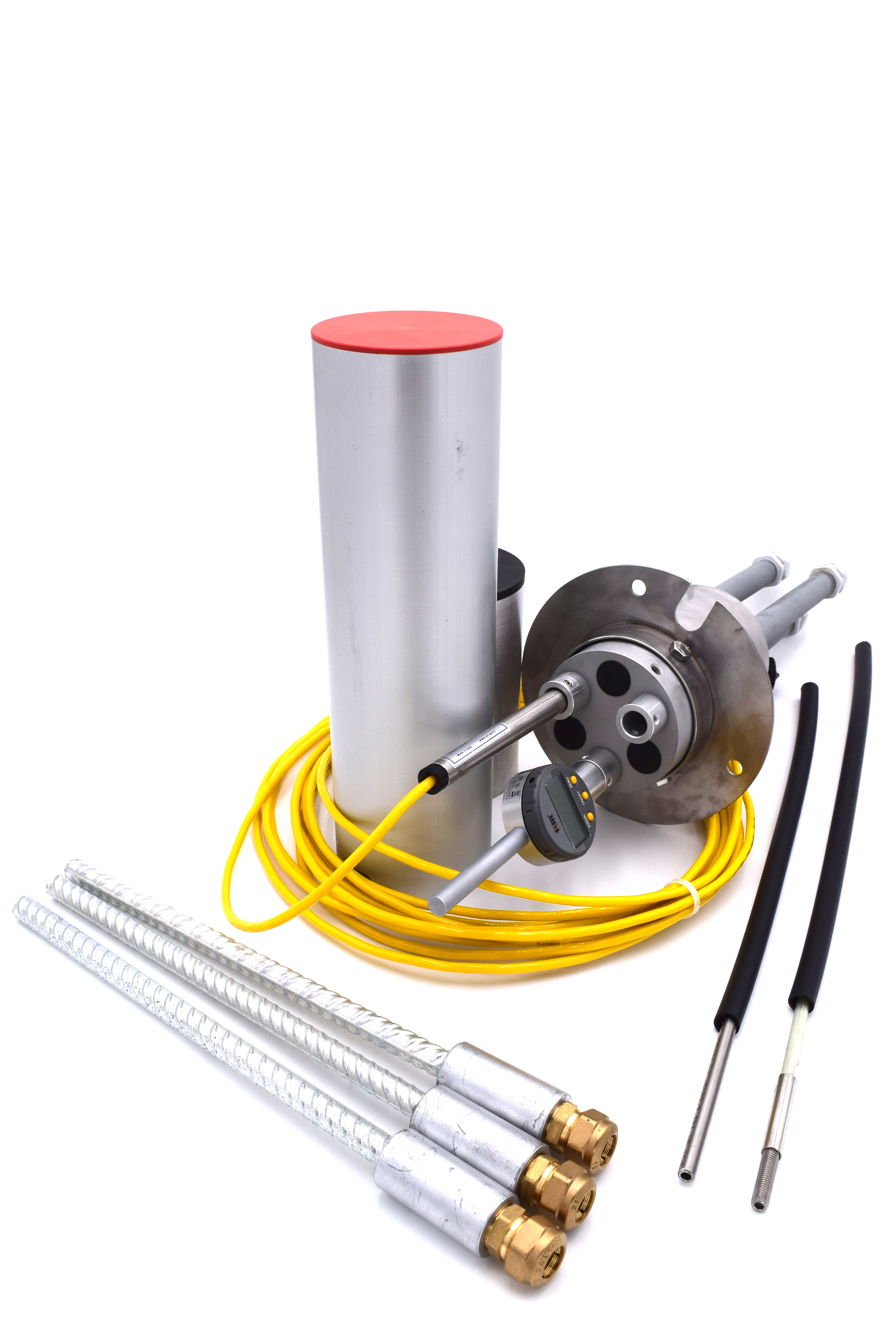

In caso di: gallerie, metropolitane, frane, dighe, miniere, fondazioni, opere in sotterraneo, scavi, trincee; OTR consiglia l’utilizzo di estensimetri a base lunga OG700.

In funzione delle richieste si potrà selezionare estensimetri mono o multibase, cementati a quote prestabilite all’interno di una perforazione.

Fra la superficie di misura e le basi vengono poste delle aste in acciaio Inox rivestite da guaine anti-attrito per favorirne lo scorrimento.

In funzione del movimento relativo delle aste, rispetto alle basi cementate si determina la misura di spostamento della condizione misurata.

Sta al cliente, dopo attenta analisi e confronto tecnico-commerciale, definire se la misurazione può essere eseguita mediante un calibro –manualmente- o trasmettitori di spostamento elettrici o a corda vibrante –automatico.

Come viene effettuata l’installazione?

Per installare il prodotto è necessario un foro di diametro  101mm.

Per ogni base di misura in INOX o INVAR: avvitare la prima asta di misura al canotto conico e successivamente montare tutte le aste fino ad arrivare alla lunghezza di progetto, tagliando con il seghetto l’esubero e incollare sul terminale la base di misura. A questo punto stendere la guaina anti-attrito per la lunghezza di ciascuna delle basi e tagliarla con seghetto, poi per ciascuna base infilare le astine all’interno della guaina fino all’ancoraggio inferiore sforzando l’incastro e incollando con nastro adesivo. Successivamente togliere le guaine antiattrito avendo cura di lasciare il terminale dell’astina scoperta per 50cm, calzare l’ancoraggio superiore sulla base di misura pregando attenzione ad incontrare la guaina nelle sede fino infondo.

Per i modelli in fibra di vetro: lo strumento è fornito preassemblato. Sono installate le viti M6 nei canotti per tenere in posizione le aste durante la posa.

Per tutti i modelli: infilare gli ancoraggi sulla testa e serrare le brugole di fissaggio sull’incavo di ancoraggio superiore, poi stendere il tubo di iniezione per tutta la lunghezza della base maggiore e tagliarla con seghetto. Predisporre uno spezzone di misura da 1m e assemblare tutte le basi insieme al tubo d’ignezione nastrandoli ogni 2m dall’interno dello strumento, per facilitarne l’inserimento in foro. Concludere ancorando le teste di misura ad una parete con dei tasselli e iniettare la malta cementizia attraverso il tubo d’ignezione.
