Nei casi di: pressione nell’area di rivestimento di gallerie, scavi in sotterraneo e stress di ammassi rocciosi; pressioni sotto le fondazioni e pressioni di contatto su diaframma; muri di sostegno, pile e spalle di viadotti; pali di fondazione; OTR consiglia l’utilizzo di celle di pressione radiali e tangenziali.

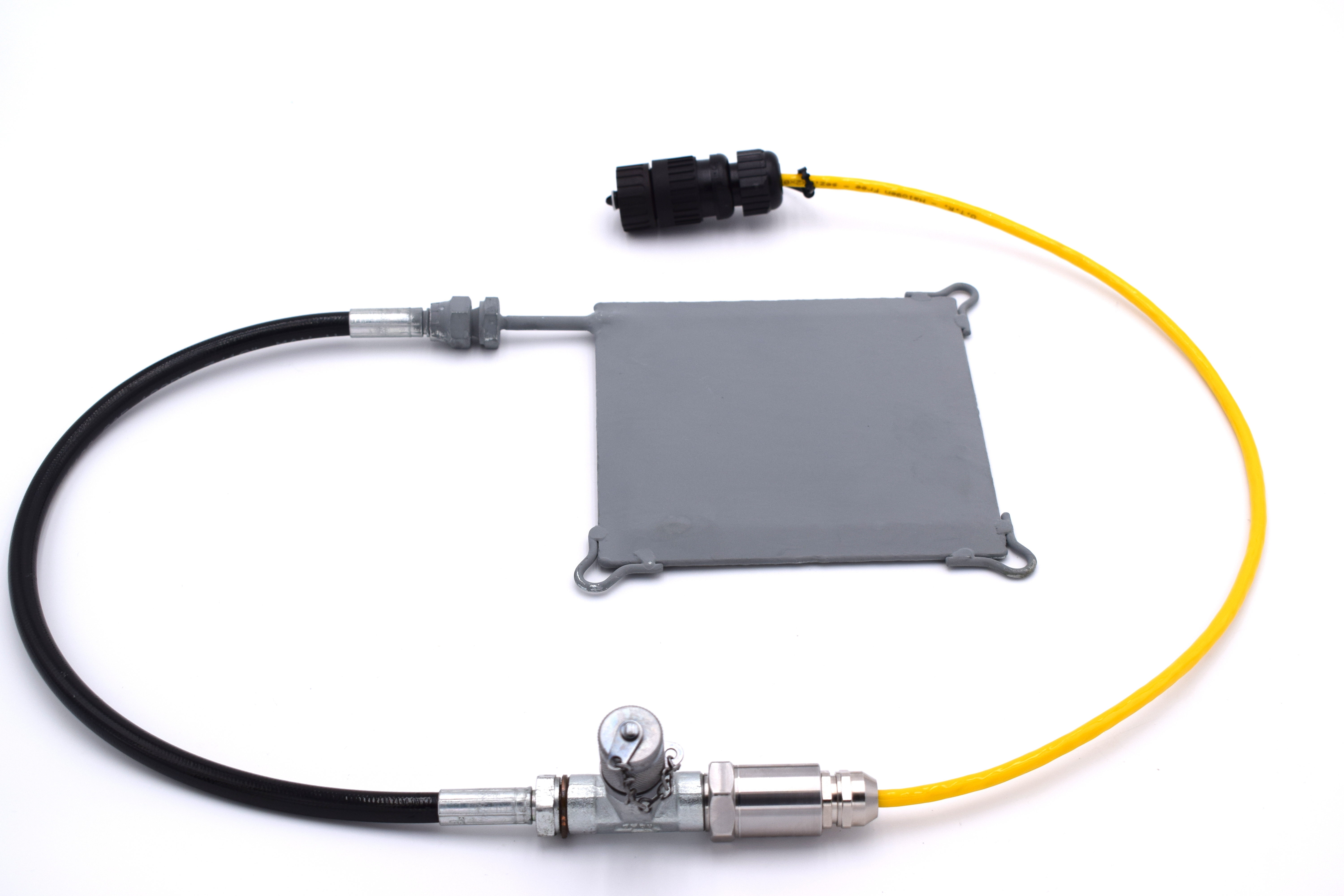

Le celle di pressione NATM sono costituite da due membrane in acciaio sagomate e saldate. Sono connesse ad un trasduttore di pressione attraverso un tubo idraulico e dotate di una valvola di ripressurizzazione per l’attacco alla pompa manuale nel caso di perdita di carico o per aderenza alla struttura.

Cella e tubo idraulico sono saturati a vuoto con olio disareato.

Come avviene l’installazione?

Per il modello radiale la superficie sensibile è posta perpendicolarmente al carico e quindi nella direzione ortogonale al raggio dell’arco. La cella misura la pressione che la roccia esercita sull’arcata del tunnel. Per preparare la superficie d’installazione: preparare del cemento e posizionarlo sulla futura superficie di contatto spianandola. Non lasciare spigoli o rocce esposte per garantire un pavimento regolare alla cella.

In fine fissare la cella nel cemento aiutandosi con gli occhielli sui lati della stessa e ripressurizzarla solo se necessario.

Per il modello tangenziale, posta parallela al raggio della galleria, la cella di carico misura la pressione interna del calcestruzzo del tunnel. Anche in questo caso si possono utilizzare gli occhielli per il fissaggio nella giusta posizione rispetto alle armature della struttura. Il tubo idraulico ad alta pressione deve essere scelto sufficientemente lungo per ripressurizzare lo strumento e il terminale deve quindi restare fuori dal getto del cemento dell’opera.
