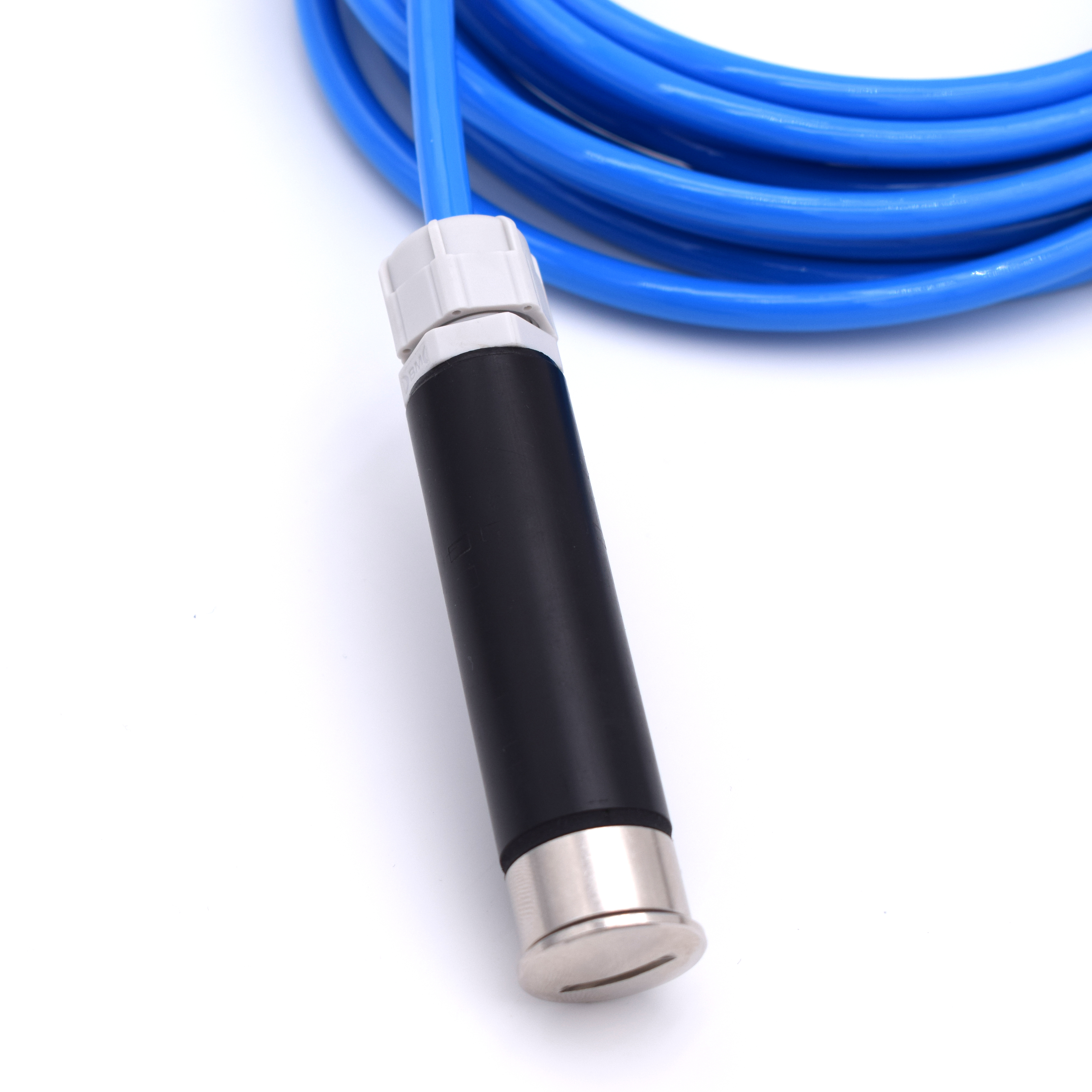

In caso di: protezione di cavi di sensori letti in modo manuale; OTR consiglia l’utilizzo del terminale di protezione a giunta stagna.

La giunta è costituita da un tubo in pvc. La lavorazione con macchina automatica consiste nel: tagliare la barra piena in pvc di diametro 21mm, forare a diametro interno 14mm e ricavare 2 filetti PG9 x 20mm per ogni lato. Il pressa cavo BM4009 è fornito di una guarnizione piana che va a battuta sui bordi della giunta in modo abbondante (la corona di appoggio è 3.5mm)

Come avviene l’installazione?

Il terminale viene installato sguainando e inserendo il cavo per circa 5cm nel pressa cavo.

Posizionare il cavo in modo che i conduttori risultino di misura adeguata per eseguire una lettura con delle pinze ed uno strumento manuale. Infine richiudere il tappo avendo cura che non ci siano intralci, serrandolo con forza nella posizione adeguata. Chiudere frontalmente il terminale con il tappo in ottone nichelato che verrà successivamente aperto per l’esercizio della misura.
